現有的臥式數控內圓磨床在加工大小內孔工件或小內孔大端面工件時，由于受到機床是單磨頭的限制，只能分為兩道工序來完成。這種磨削方式的缺點在于：在一次裝夾情況下，不能同時磨削大小兩內孔或小內孔大端面，生產效率低，精度差。今天向大家介紹一種雙磨頭內圓磨床結構。這種雙軸內圓磨床結構簡單、緊湊、合理，操作方便，節省輔助時間，提高工效；提高了加工精度；提高了實用性和應用廣泛性。

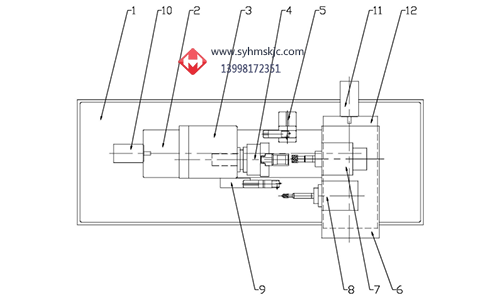

1- 床身、2- 工作臺、3- 床頭箱、4- 夾具、5- 第一砂輪修整器、6- 磨架滑板、7- 第一磨頭、8- 第二磨頭、9- 第二砂輪修整器、10- 縱向驅動機構、11- 橫向伺服機構、12- 磨架底座。

     雙磨頭數控內圓磨床包括床身，其特征是：床身上設有工作臺和磨架，磨架底座橫跨在工件臺上面，固定在床身的前后兩側，磨架滑板安裝在磨架底座上；工作臺上設有床頭箱，床頭箱前端連接夾具，工作臺通過連接的縱向驅動機構驅動縱向往復移動，磨架滑板上沿橫向并排設有第一磨頭和第二磨頭；磨架滑板通過連接的橫向伺服機構驅動在磨架底座上橫向移動。

縱向驅動機構包括安裝在床身上的縱向滾珠絲桿，縱向滾珠絲桿通過一端連接的縱向伺服電機驅動轉動，縱向滾珠絲桿上連接縱向螺母座，縱向螺母座上端連接工作臺。

第一磨頭側面設有第一砂輪修整器。

第二磨頭側面設有第二砂輪修整器。

  橫向伺服機構包括安裝在磨架底座上的橫向滾珠絲桿，橫向滾珠絲桿通過一端連接的橫向伺服電機驅動轉動，橫向滾珠絲桿上連接橫向螺母座，橫向螺母座上端連接磨架滑板。
